M8

概要
特徴
・転造式ローレット加工向き
・シャンクのなかの一組のねじによって様々な角度に取付可能です。
・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。
・トラバースフィード (F)の場合 は、RAA、RBL、RBRの駒パターン（目）のみとなります。
・超硬で作られた車軸。
・ねじで固定された車軸のため簡単に駒の交換できます。

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、主車軸移動型旋盤、汎用旋盤、CNC旋盤。

DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
tiporaa RAA AA F R
tiporbl30 RBL 30º BR 30º F R
tiporbl45 RBL 45º BR 45º F R
tiporbr30 RBR 30º BL 30º F R
tiporbr45 RBR 45º BL 45º F R
tiporge30 RGE 30º GV 30º F R
tiporge45 RGE 45º GV 45º F R
tiporgv30 RGV 30º GE 30º F R
tiporgv45 RGV45º GE 45º F R
tiporke RKE KV F R
tiporkv RKV KE F R

スペック

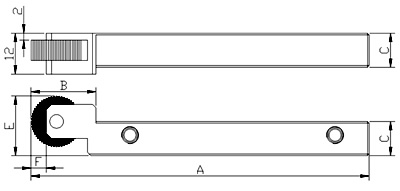

Code Reference Ver. Capacity Knurls AB C E F Kg Spare
Part
Ø
10		 Ø
15		 Ø10Ø15 Ø
10		 Ø
15		 Ø
10		 Ø
15		 Ø
10		 Ø
15		 Ø
10		 Ø
15
01201300 M8 15.06.08 R R Ø3÷50 Ø3÷100 10×6×4* 15×6×4* 96,5 99 16,5 19 8 15 17,5 2 4,5 0,2 EM8 12.4HM
01200700 M8 15.05.08 R 10×5×4** 15×5×4**
01200100 M8 15.04.08 R 10×4×4 15×4×4
01201400 M8 15.06.08 L L Ø3÷50 Ø3÷100 10×6×4* 15×6×4* 96,5 99 16,5 19 8 15 17,5 2 4,5 0,2
01200800 M8 15.05.08 L 10×5×4** 15×5×4**
01200200 M8 15.04.08 L 10×4×4 15×4×4
01201500 M8 15.06.10 R R Ø3÷50 Ø3÷100 10×6×4* 15×6×4* 96,5 99 16,5 19 10 15 17,5 2 4,5 0,2
01200900 M8 15.05.10 R 10×5×4** 15×5×4**
01200300 M8 15.04.10 R 10×4×4 15×4×4
01201600 M8 15.06.10 L L Ø3÷50 Ø3÷100 10×6×4* 15×6×4* 96,5 99 16,5 19 10 15 17,5 2 4,5 0,2
01200400 M8 15.05.10 L 10×5×4** 15×5×4**
01201000 M8 15.04.10 L 10×4×4 15×4×4
01201700 M8 15.06.12 R R Ø3÷50 Ø3÷100 10×6×4* 15×6×4* 96,5 99 16,5 19 12 15 17,5 2 4,5 0,2
01201100 M8 15.05.12 R 10×5×4** 15×5×4**
01201800 M8 15.06.12 L L Ø3÷50 Ø3÷100 10×6×4* 15×6×4* 96,5 99 16,5 19 12 15 17,5 2 4,5 0,2
01201200 M8 15.05.12 L 10×5×4** 15×5×4**
