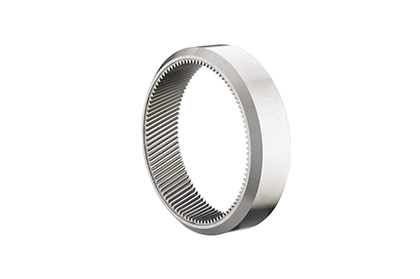

マスターギヤー　(内歯)

概要

ヘリカルインターナルマスターギアはアンダーボール（ピン）径を設定するために使用します。　また噛み合い試験機でも使用できます。　
スプラインゲージ社はインターナルマスターギアの豊富な実績を持っており、高精度対応します。　また世界規格で対応しています。

対応規格：
DIN (Quality 3 & 4)
AGMA (Quality 1,2,3 & 4)
ISO (Quality 3 & 4)

またお客様の仕様に合わせたて製作対応可。

製作範囲：
外径(最小/最大) ：50mm – 250mm
モジュール(最小/最大)：0.5 – 4
圧力角 (最小/最大)：5°- 50°
ネジレ角(最小/最大)： 0° - 45°

質問があれば遠慮なくお問い合わせ下さい。

その他 マスターギヤー

• マスターギヤー（スパーギヤー）



  スパーギア（平歯車）用マスターギアは製造現場で平歯車の複合的チェックに使用されます。通常は噛み合い試験機でマスターギアと平歯車を噛み合せ、ギア回転中の中心距離の偏差を記録します。スプラインゲージ社は高精度スパーマスターギアに豊富な実績を持ち、世界規格に幅広く対応しています。

• マスターギヤー（ヘリカル）



  ヘリカルギア（ネジレ歯車）用マスターギアは製造現場でヘリカルギアの複合的チェックに使用されます。通常は噛み合い試験機でマスターギアと加工されたネジレ歯車を測定器で噛み合せ、回転中の中心距離の偏差を記録します。SPLINE GAUGE社は高精度ヘリカルマスターギアの製造に自信を持っており、世界標準規格に幅広く対応しています。
